（1）圖框格式和圖幅尺寸（見表1-1）

表 1-1 圖框格式和圖幅尺寸（GB/T 14689-2008）                 mm

注：1.加長幅面是由基本幅面的短邊成整數倍增加后得出。

2.加長幅面的圖框尺寸，按所選用的基本幅面大一號的圖框尺寸確定。例如，A2×3的圖框尺寸，按A1的圖框尺寸確定，即e為20（或c為10）。

（2）標題欄及修改欄（見圖1-1~圖1-3）

模具名稱				產品名稱		塑料		圖號
模具型號				產品編號		收縮率		版本
模架規格				客戶簽名		繪圖比例		單位
設計	審核	批準	標準化	工藝		共  頁  第  頁		視圖
（簽名）	（簽名）	（簽名）	（簽名）	（簽名）	（公司微標及名稱）			中國xx省xx市xx區xx鎮
（日期）	（日期）	（日期）	（日期）	（日期）				Fax： Tel：

 圖 1-1 模具裝配圖標題欄

零件名稱

材料

熱處理

備料尺寸

零件型號

數量

重量

型號

設計

審核

批準

標準化

工藝

模具名稱

版本

（簽名）

（簽名）

（簽名）

（簽名）

（簽名）

模具型號

圖號

（日期）

（日期）

（日期）

（日期）

（日期）

圖紙比例

共 頁 第 頁

視圖

未注公差

（公司微標及名稱）

中國xx省xx市xx區xx鎮

Fax: Tel:

 圖 1-2 模具零件圖標標題（更改）

 （a）A4圖紙用修改欄

 （b）A3~A0圖紙用修改欄

（3）標題欄說明

①    所有圖紙都必須有標題欄。標題欄要求填寫齊全，簽名要用手寫，不得在電腦中輸入。簽名必須全名，不可以用紅筆或鉛筆簽名，字跡要求工整、規范。

②    標題欄及修改欄大小因按自動生成的尺寸1：1繪出，不得隨意縮放。當非1：1繪圖時，須將標題欄按打印比例縮放，保證標題欄大小永遠不變，即1：1與2：1、1：2打印出的圖紙，其標題大小相同。

③    標題欄的所有數據要清楚、正確，如不清楚或欠缺資料應填上“？“問號，特別是收縮率。

④    如果圖紙由多人完成，則所有數據要統一，包括字高、字體、顏色等。

⑤    圖紙比例的表示方法為A：B。A為圖紙上繪圖的尺寸，B為模具零件的真實尺寸。如果A<B，則是縮小的比例；如果A>B，則是放大的比例；如果比例不變，則必利表示為1：1。模具設計時盡量采用1：1，而圖紙打印時裝配圖盡可能按1：1打印，零件圖應根據實際需要縮放打印，原則是能清晰表達出零件形狀。如果繪圖時必須放大或縮小，則比例的選取應符合國家標準GB/T 14690-1993，見表1-2。

表 1-2 繪圖比例（GB/T 14690-1993）

與原值比例	1：1	說明
縮小的比例	1：1  1：5  1：10 1：2×10?  1：5×10?    1：1×10? （1：1.5）  （1：2.5）  （1：3） （1：4）  （1：6）  （1：1.5×10?）	①      比例：圖中圖形與其實物相應要素的線性尺寸之比； ②      原值比例：比值為1的比例，即1：1； ③      放大比例：比值大于1的比例，如2：1等； ④      縮小比例：比值小于1的比例，如1：2等； ⑤      當某個視圖或剖視圖需要采用不同比例時，必須另行標注。
放大的比例	5：1  2：1  5×10?：1 2×10?：1  1×10?：1 （4：1）  （2.5：1）  （4×10?：1） （2.5×10?：1）

注：1.n為正整數。

2.帶括號的為必要時允許采用的比例。

（4）明細表說明

明細表（見圖1-4）只有裝配圖才有，明細表中要詳細注明零件編號、零件名稱、尺寸大小或規格型號、材料等內容。明細表有時要單獨列出，用A4紙另外打印。

圖 1-4 明細表（部分）

明細表填寫的一般要求如下：

①    明細表要列出裝配圖上所有零件，包括模板、螺釘?shù)取?/span>

②    明細表“名稱”欄填上零件名稱，零件名稱要按標準稱謂書寫。零件標準名稱要按國家標準或行業標準，除非客戶特殊指定，否則一律用中文名。

③    “規格型號“欄包括零件的重要尺寸，該尺寸通常是該零件的整數尺寸，有小數點的尺寸要進位取整數。

④    “材料“欄填寫零件材料，一般外購標準件寫”外購“，特殊外購標準件要寫明訂購公司，自制標準件寫”自制“。注意所有零件如需在本公司進行加工后才能裝配，必須在材料后寫上”加工“字樣，如H13加工。

⑤    “數量“欄填該零件的數量，對于易損零件 、難加工零件，注意多做（采購）一些，寫法如下：”4+6“。前面一個”4“表示裝配圖中該零件的實際數量，后一個”6“表示備用數量，備用數量根據實際情況確定。

⑥    備注“欄應填寫材料熱處理要求，另外模架和內模已訂的零件要在備注欄寫上“已定”，有零件圖的零件寫上零件圖的圖號。

⑦    明細表由設計人員用電腦制作（AutoCAD中自動生成）打印，再由主管審核后簽名確認。

（5）修改欄說明

圖紙發出后，如需要更改，必須將圖紙更新后再重新發放，同時務必將修改前的圖紙收回，并加蓋“作廢”專用圖章。公司應制定《設計部技術文件管理規定》，使設計文件做到可控。

（6）投影方法

投影方法有第一視角投影法和第三視角投影法兩種，見表 1-3。不同國家采用的制圖投影方法不盡相同，GB和ISO標準一般用第一視角投影法。

表 1-3 第一視角投影法和第三視角投影法（GB/T 14692-2008）

投影法	說明	畫法

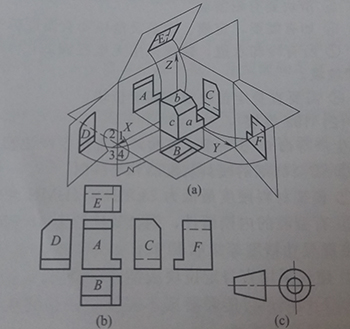

第一視角投影法	將物體置于投影體系中的第一視角內，即將物體處于觀察者與投影面之間進行投影，然后按規定展開投影面，六個基本投影面的展開方法見圖。各視圖的配置見圖,第一視角畫法的識別符號見圖

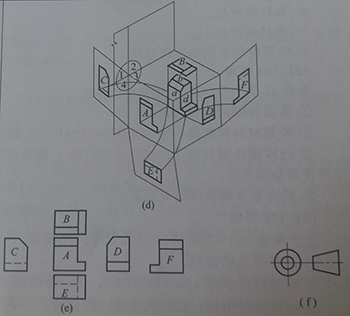

第三視角投影法	將物體置于投影體系中的第三視角內，即將投影面處于觀察者與物體之間進行投影，然后按規定展開投影面，六個基本投影面的展開方法見圖，各視圖的配置見圖,第三視角畫法的識別符號見圖

注：繪制機械圖時，應以正投影法為主，以軸測投影法及透視投影法為輔。

使用第一視角投影法的國家有：中國、德國、法國和俄羅斯等。使用第三視角投影法的國家和地區有：美國、英國、日本以及我國的臺灣和香港等地區。因此采用何種投影方法繪圖有時應視不同客戶來確定。
